0.6/1KV VV、VLV3芯3*2.5-630平方电缆外径、重量及载流量表

0.6/1KV VV、VLV3芯3*2.5-630平方聚氯乙烯绝缘聚氯乙烯护套电力电缆外径、重量及载流量表

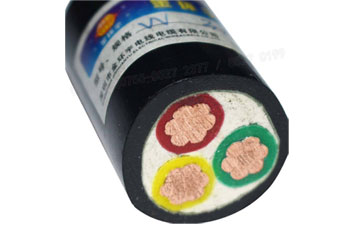

VV聚氯乙烯绝缘聚氯乙烯护套电力电缆

金环宇0.6/1KV VV、VLV3芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

产品标准

本产品按GB/T 12706.1-2008标准组织生产。

低烟低卤阻燃型电缆按GB/T 12706.1-2008、GB/T19666-2005标准生产。

阻燃、耐火型电缆执行GB/T12706.1-2008、GB/T19666-2005、GA306-2007。

产品使用特性

1、额定电压Uo/U为0.6/1KV;

2、电缆导体的长期允许工作温度为70℃;

3、短路时(持续时间不超过5S)电缆导体的温度不超过160℃;

4、电缆敷设温度应不低于0℃，其最小弯曲半径如下：

单芯电缆——无铠装20D，有铠装——15D;

多芯电缆——无铠装12D，有铠装——10D;

注(D为电缆外径mm)。

主要技术参数

电缆载流量计算条件：

环境温：空中敷设为40℃，地埋敷设为25℃。

电缆导体工作温度70℃。

电缆埋地敷设时，土壤热阻系数g=1.0℃m/w，但尚未考虑电缆长期运行时由于水分迁移而导致土壤热阻系数升高的现象。

电缆埋地敷设时，电缆与地面距离为700mm。

多根电缆敷设时，在空气中和土壤中要分离敷设。

单芯电缆敷设时，若采用三角形排列则为“品”字形，若采用平面排列，电缆间的距离为2倍的电缆外径。
